工业控制的隔离模块

工业控制模块、隔离模块、模拟量、开关量隔离模块。

【产品名称】工业控制模块、隔离模块、模拟量、开关量隔离模块。
【产品型号】
【产品简介】

模拟信号、开关量信号、交流信号隔离模块,经Modbus RTU通讯,由计算机获取、发送数据。完成工业的控制过程。

详细说明

1、种类

   模拟输入(DGMK-MNI)、模拟输出(DGMK-MNO)、开关量输入(DGMK-IN)、开关量输出(DGMK-OUT)、交流电流输入(DGMK-DL)、交流电压输入(DGMK-DY)、双4-20mA隔离(DGMK-MN-MN)。

2、通讯方式

Modbus RTU通讯协议;

通讯波特率:4800960014400192003840057600

数据校验:0无校验;1奇校验;2偶校验;

通讯地址:1-253254广播地址。

3、性能

      输入与输出信号间隔离。

         A、模拟输入 DGMK-MNI

             模拟输入通道:2路。

             模拟输入信号种类(订货注明):

          1、PT100;

                           2、0-5v、0-10V0-10mA、0-20mA;

          3、1-5v、4-20mA;

          4、桥式传感器(5v);

             输出数据:原始数据、计算后数据、数据极性。

       B、模拟输出  DGMK-MNO

              模拟输出通道:1路。

              模拟输出信号种类:可以选择0-10mA(0-2.5v)、0-20mA(0-5v)、4-20mA(1-5v)。

              输出数据:通讯给定;

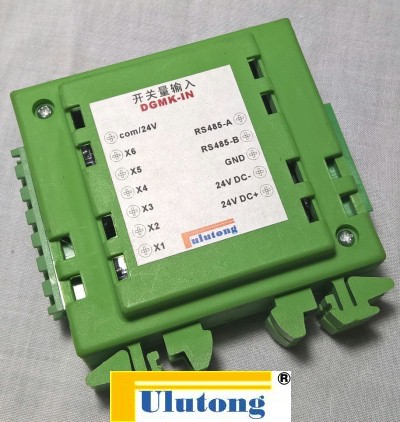

           C、开关量输入  DGMK-IN

              开关量输入通道:6路。

              开光量输入信号种类:共阴或共阳任选、不需要限流电阻。

               输入数据特点:点动或长期闭合、位与、位或、位异或组合。

               数据输出:按位表达状态。

               供电:外接24v DC

           D、开关量输出  DGMK-OUT

              开光量输出通道:5路。

              开光量输出信号种类:保持、保持延时、保持延时_断开延时(震荡)、延时保持、延时保持_延时断

                          开。

              数据输出:按位表达状态。

               输出信号:外接继电器或指示灯,电流50mA

              供电:外接24v DC

            E、交流电流输入  DGMK-DL

              交流电流输入通道:1路。

              输入电流信号种类:可以选择AC 50-100Hz  0-1A 、0-5A

              输出数据:原始数据、按照电流变比值计算后数据。

            F、交流电压输入  DGMK-DY

               交流电压输入通道:1路。

               输入交流电压信号种类:AC 0-380v

               输出数据:原始数据、按照电压变比值计算后数据。

           G、双4-20mA隔离  DGMK-MN-MN

               模拟输入通道:2路。

               模拟输入信号种类:4-20mA DC

               输入与输出隔离:隔离。

               供电:无。
